随着5G网络的大力拓进,各个行业都在为5G的全面普及做准备,5G网络给我们带来的优势无庸置疑,除了下载速度快之外,低延迟能够实现比如手机云游戏,AI实时运算等功能,于是很多小伙伴都在摩拳擦掌,准备新购5G手机以替换自己的4G手机,不过在这之前,还是建议大家先对5G网络的SA与NSA组网了解一下,毕竟我们不打无准备之仗嘛。一、5G网络架构
移动通信网络,由基站(接入网)、核心网、承载网共同组成。
NSA和SA所谓的“组网”,就是指基站和核心网的搭配方式。5G网络架构,首先是分成了SA和NSA,它们的部署是不相同的。
SA即是Stand alone,就是独立组网,就是一套全新的5G网络,无线侧采用5G基站,核心网采用5G核心网的组网架构。
而5G NSA呢,就是非独立组网,通常是指无线侧4G基站和5G基站并存,使用现有的4G网络,进行改造、升级和增加一些5G设备,核心网采用4G核心网或5G核心网的组网架构,使网络可以让用户体验到5G的超高网速,又不浪费现有的设备。

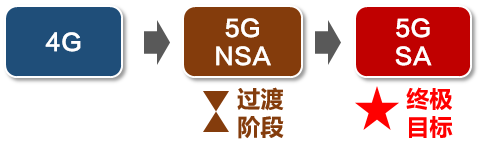

事实上,放眼全球,直接采用SA方案的运营商并不多。因为需要的投资极大,所以,都会选择NSA作为过渡方案。
如下图所示,5G NSA和SA总共包括5个系列,共10种方式:

二、SA方案系列
1、核心网和基站全部新建,就是“选项2”组网方式。财力十分充足的运营商,或者初创的运营商,无疑会选择这样的方案。2、把现有的4G基站升级一下,变成增强型4G基站。然后把它们接入5G核心网,这样可以利旧设备、省钱。这就是"选项5"组网方式。e就是enhanced,增强型的意思
三、NSA方案系列
相比SA来说,NSA要复杂得多。如果从纯4G网络一步一步演进到纯5G网络(SA组网),那么,可以经过“3系→7系→4系”这三个阶段(也可以跳过某阶段)。
1、“3系”,就是“4G核心网+4G/5G基站”。5G基站是无法直接连在4G核心网上面的,所以,它会通过4G基站接到4G核心网。因为传统4G基站的处理能力有限,无法承载5G基站这个“拖油瓶”,所以,需要进行硬件改造,变成增强型4G基站。
用户面就是用户具体的业务数据,控制面就是管理和调度的命令。2、有的运营商,不愿意花钱改造4G基站(毕竟都是旧设备,迟早要淘汰)。于是,想了别的办法。第一种办法,5G基站的用户面直接通4G核心网,控制面继续锚定于4G基站,这就是“选项3a”。
3、第二种方法,就是把用户面数据分为两部分,会对4G基站造成瓶颈的那部分,迁移到5G基站。剩下的部分,继续走4G基站,这就是“选项3x”。
3/3a/3x组网方式,是目前大部分运营商选择的方式,主要是因为:首先,利用了4G基站,省钱;其次,部署起来很快很方便,有利于将5G迅速推入市场,抢占用户。4、如果没有5G核心网,就不能实现端到端的网络切片,5G低时延等优点就无法实现,工业互联网、车联网、远程医疗等5G场景也没有办法实现。5G虚拟化架构带来的灵活运维等优势,也没有办法发挥。所以,随着5G基站越来越多,建设5G核心网就是一件必然的事情。5G核心网建成之后,把"3系"组网方式里面的4G核心网替换掉,就变成了"7系"组网方式。
5、在"4系"组网里,4G基站和5G基站共用5G核心网,5G基站为主站,4G基站为从站。唯一不同的,选项4的用户面从5G基站走,选项4a的用户面直接连5G核心网。如下图所示:
“4系”再往后发展,随着4G基站逐步退网,最终变成纯5G网络,也就是前面所说的“2系(选项2)”。
